Артикул Палетні фронтальні стелажі (фронтальні)
5 1 0 5
1 350 350 350
Висота (мм)
до 12000 мм.
Глибина, (мм)
до 1100 мм.
Довжина секції
до 3600 мм.
Навантаження на ярус
до 5500 кг.
Січення стійки
75x70x1,5 mm/ 90x70x1,5 mm/ 90x75x2,0 mm/ 110x75x2,0 mm/ 130x75x2,0 mm
від 350 грн.
hj gj gj g
Опис
Файли
Опис конструкції палетних стелажів
Палетні фронтальні стелажі - створені на основі металевого каркаса збірно-розбірні конструкції.

У конструкцію палетного стелажа входять такі основні вузли:
вертикальні стійки палетних стелажів,
балки (траверси) палетних стелажів,
захист стійок палетних стелажів,
стяжки рядів палетних стелажів.

Палетні стелажі спеціально виготовлені для розміщення і зберігання вантажів на піддонах (палетах).

Палетні стелажі можуть бути різної висоти і з різною кількістю рядів.

В якості настилу можуть застосовуватися не тільки стандартні конструкції у вигляді європейських піддонів, а й сітчаті або фанерні настили, і тд.

Технічні характеристики палетних стелажів:

Висота стелажа (max.): 12 000 мм
Довжина секції (max.): 3 600 мм
Глибина секції (max.): 1 100 мм
Навантаження на ярус зберігання (max.): 5 500 кг
Навантаження на секцію (max.): 16 000 кг
Тип покриття: порошкова фарба
Колір: помаранчевий (RAL 2004)

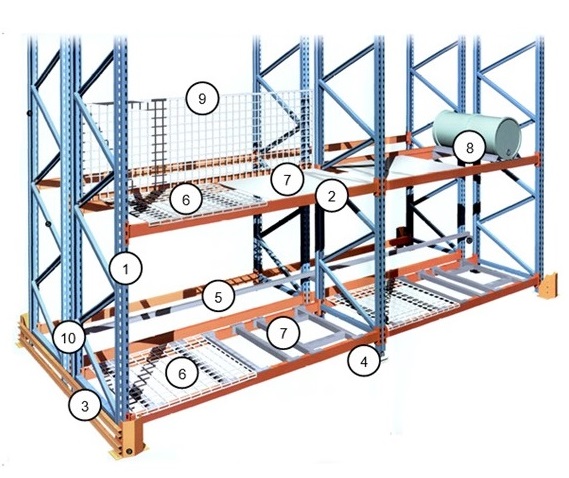

Схема стелажа



1 - Рама
2 - Балка
3 - Захист рами
4 - Стоп (кріпиться до підлоги)
5 - Упор
6 - Полиця-сітка
7 - Перемички і полиця ДСП
8 - Спеціальне обладнання
9 - Захисна сітка
10 - Стяжка

Стійки палетных стелажів

Довжина під замовлення із кроком 75 mm:

Cтійка — 75x70x1,5 mm (RAL)
Cтійка — 75x70x1,5 mm (ZN)
Cтійка — 90x70x1,5 mm (RAL)
Cтійка — 90x70x1,5 mm (ZN)
Cтійка — 90x75x2,0 mm (RAL)
Cтійка — 90x75x2,0 mm (ZN)
Cтійка — 110x75x2,0 mm (RAL)
Cтійка — 110x75x2,0 mm (ZN)
Cтійка — 130x75x2,0 mm (RAL)
Cтійка — 130x75x2,0 mm (ZN)

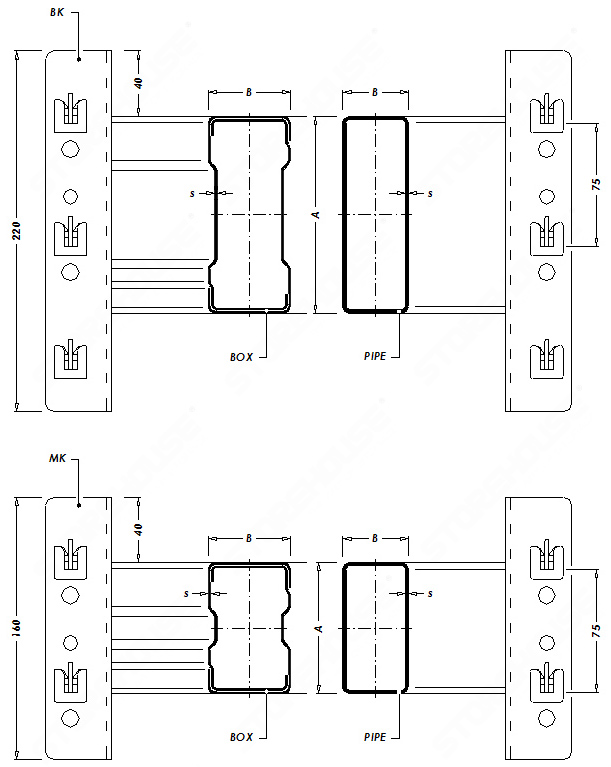

Балки палетних стелажів

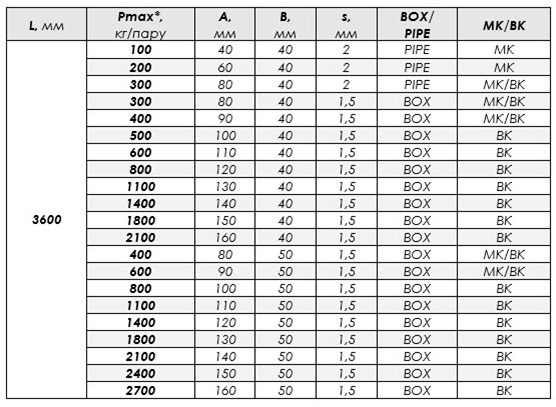

Типи та характеристики балок






Стяжки палетних стелажів




Захист стійок палетних стелажів
